智能便攜式多功能液壓控制閥故障診斷測試儀
型號：ZNF-24V±15V-1X
MOOG(穆格)D660-D665系列伺服閥測試指導書

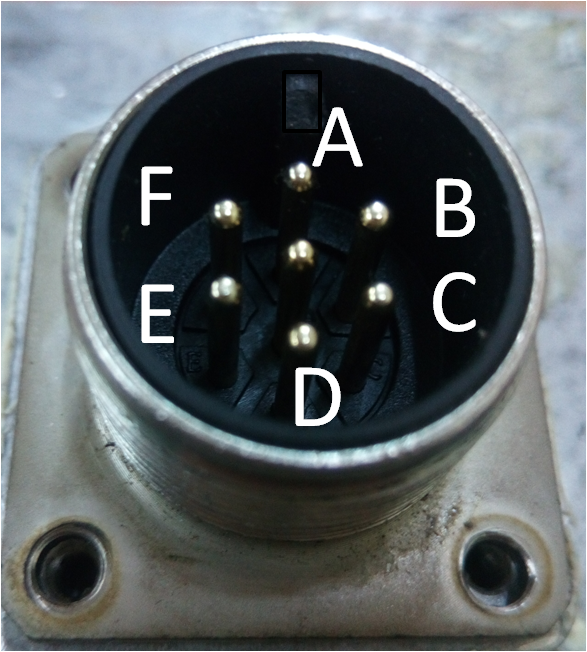

一、伺服閥接線端子圖：

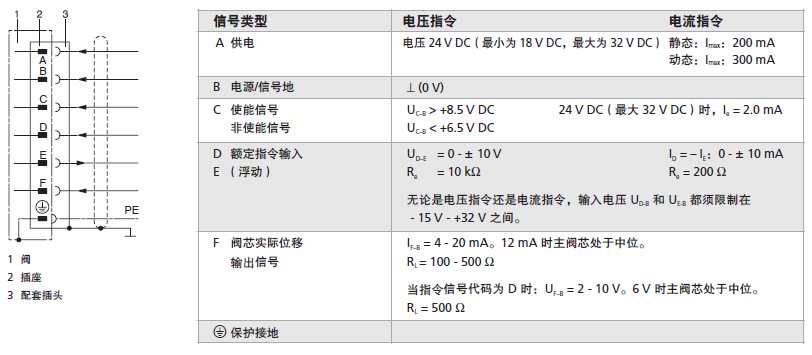

二、伺服閥接線端子接線圖：
三、測試步驟：

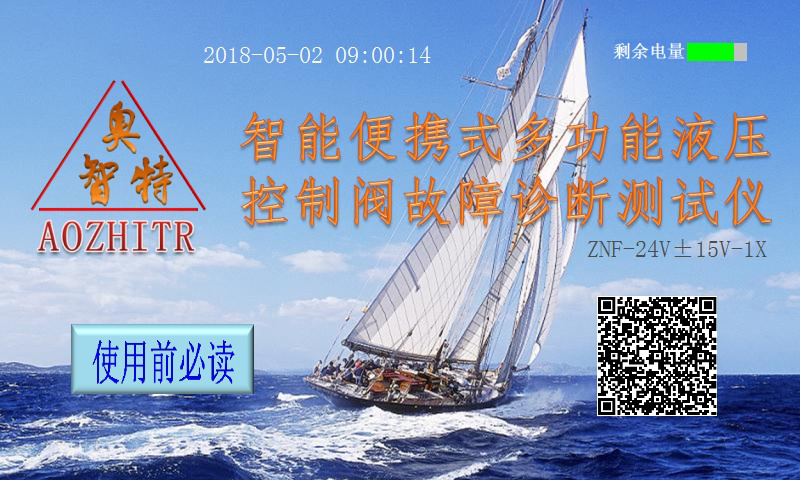

1、打開儀器電源開關，進入啟動畫面；

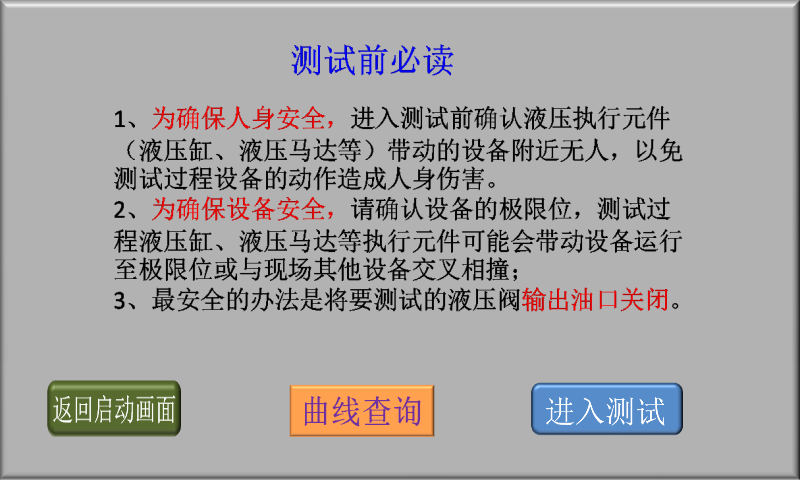

2、點擊“使用前必讀”，進入如下畫面：

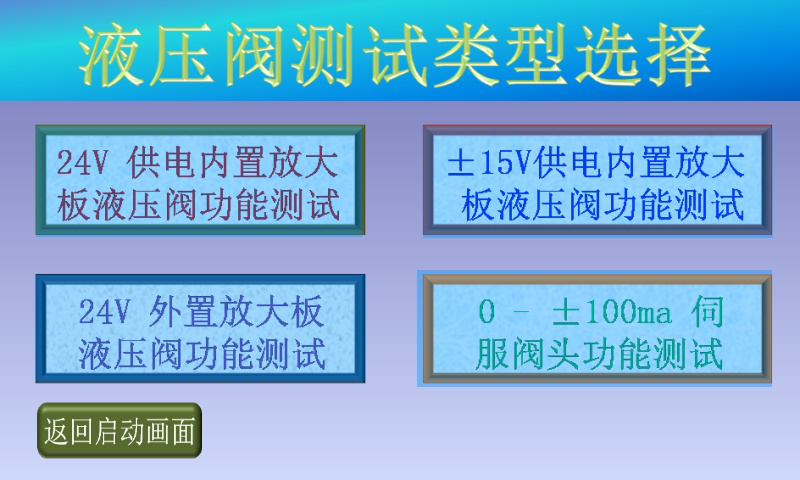

3、確認現場人員和設備安全后，點擊“進入測試”，進入液壓閥測試類型選擇畫面；

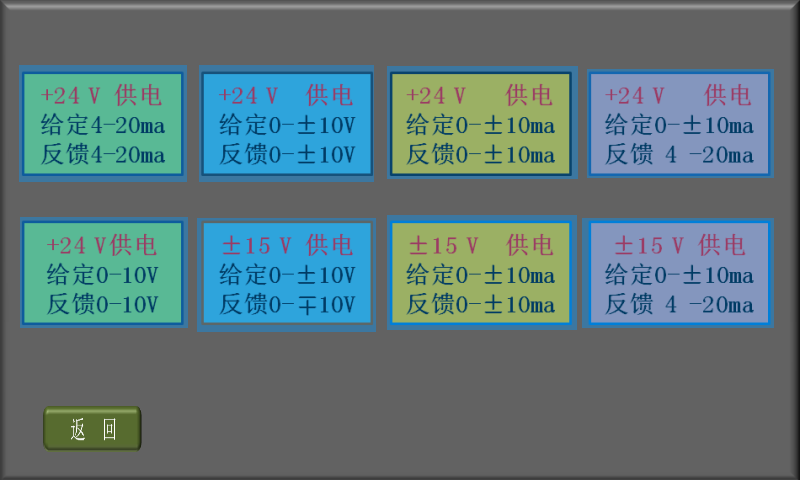

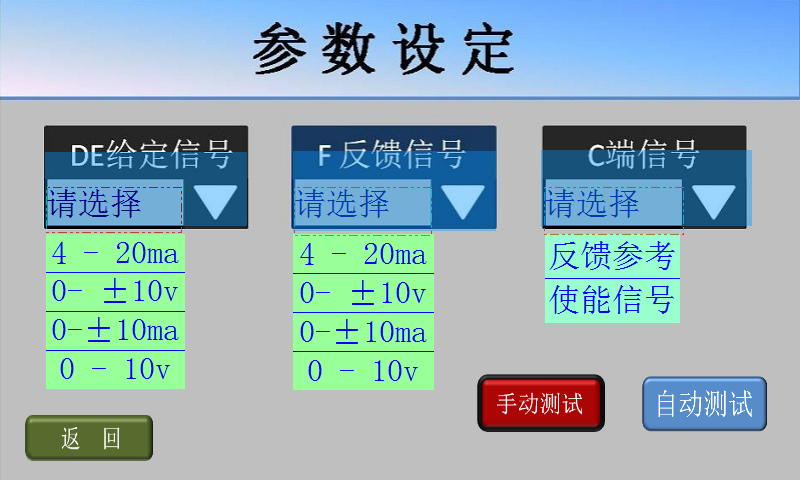

4、點擊“24V供電內置放大板液壓閥功能測試”，進入?yún)?shù)設定畫面；

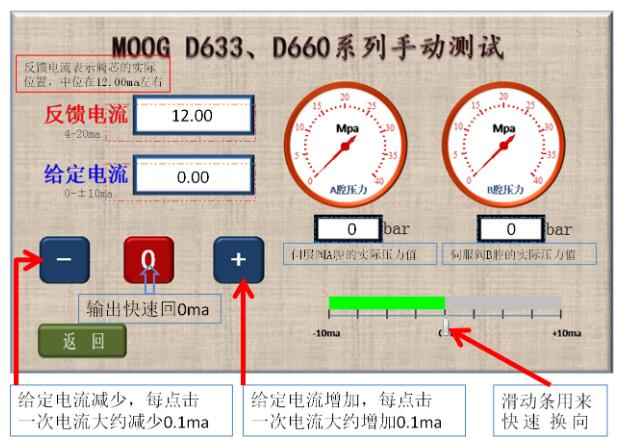

5、按照上圖的步驟選擇參數，進入手動測試畫面；
6、伺服閥正常時的表現為：a、給定電流0ma時，反饋電流在12.00ma，伺服閥輸出的A、B腔壓力相同；b、用滑動條可迅速換向，反饋電流改變且A、B腔壓力差較大；c、點擊增加按鈕，反饋電流逐漸增加且A、B腔壓力差逐漸增大；d、點擊減少按鈕，反饋電流逐漸減少且A、B腔壓力差逐漸減少，過0ma后伺服閥會換向；
7、手動測試基本正常后，點擊屏幕左下方的返回鍵，返回參數設定畫面；

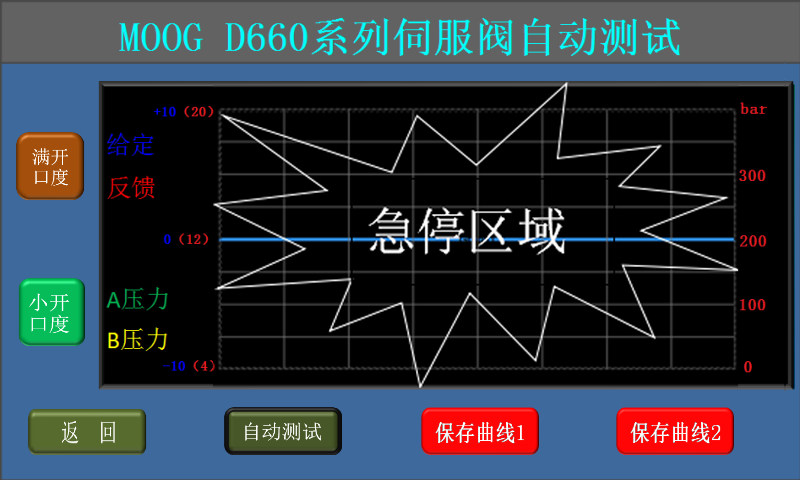

點擊“自動測試”，進入自定測試畫面；
8、選擇滿開口度后點擊“自動測試”可使伺服閥從0開口度逐漸增加到+100%開口度，再逐漸減少到-100%，然后逐漸增加到0開口度；選擇小開口度后點擊“自動測試”可使伺服閥從0開口度逐漸增加到+20%開口度，再逐漸減少到-20%，然后逐漸增加到0開口度；
自動測試過程中出現緊急情況，可點擊屏幕中間黑色的曲線部分，儀器將給伺服閥斷電，重新選擇開口度后儀器會再次給伺服閥上電；
對有價值或需要的曲線可點擊“保存曲線1”或“保存曲線2”進行保存。

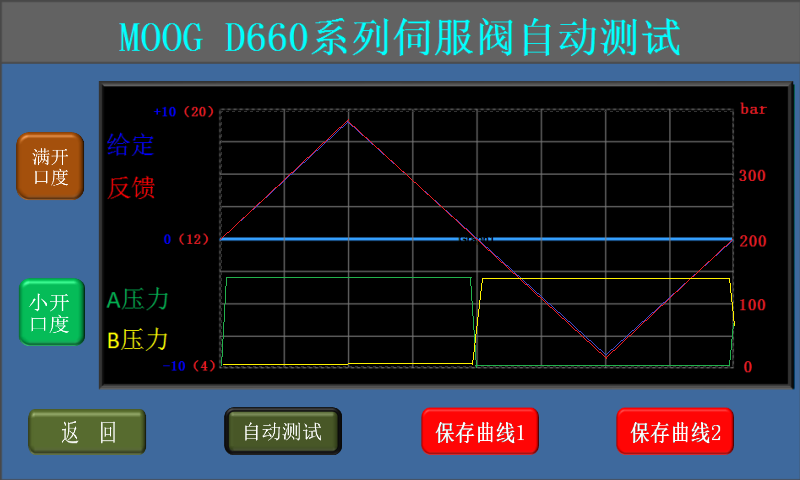

9、正常伺服閥的曲線：
*反饋與給定曲線重合度越好，伺服閥性能越好；
*反饋曲線波動越大，伺服閥性能越差；
*給定電流0ma時A、B壓力相等，否則伺服閥零偏；
10、需要調取已保存請選擇到“測試前必讀”畫面；

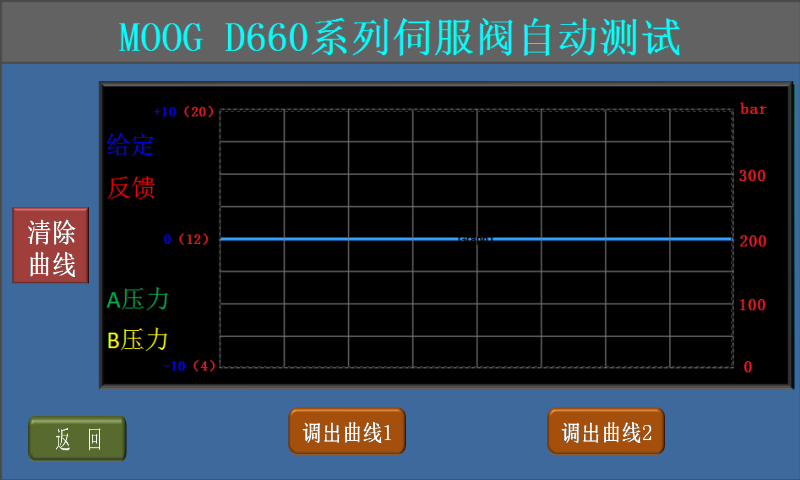

11、點擊“曲線查詢”，進入如下畫面；
12、點擊“+24V給定0-±10ma反饋4-20ma”進入曲線調??；
13、點擊“清除曲線”可將畫面清零，曲線數據不受影響；

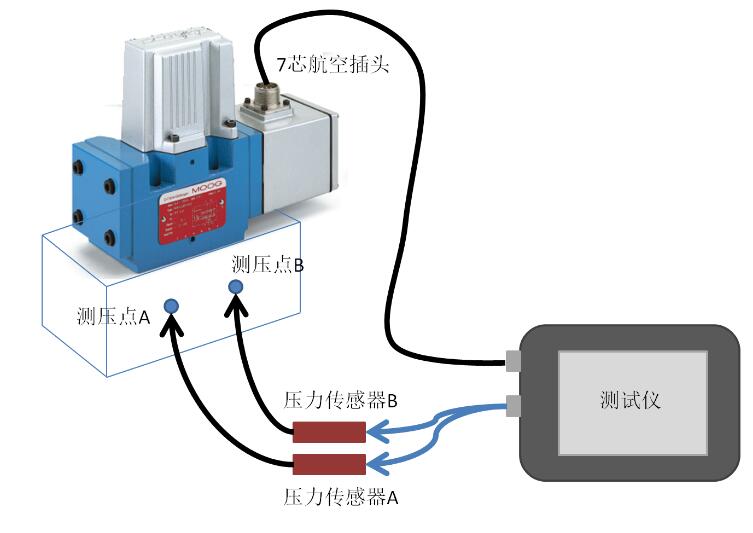

四、測試儀連接示意圖：
